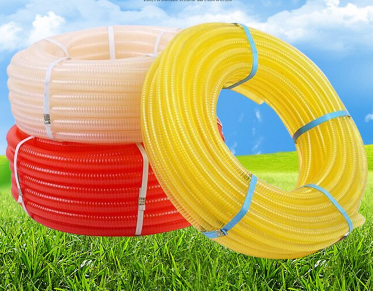

关于pvc塑料管又分为PVC软管、PVC塑料软管、PVC钢丝透明软管他们的优点很多耐高压、耐拉伸、耐油、耐酸碱、透明性好等。PVC钢丝透明软管也被广泛应用于汽车、船舶、机械、石化等行业，可输送多种液体和气体。

　　PVC钢丝透明软管成型原理

　　PVC塑料软管是指由pvc、玻纤、金属丝等回状织物作为软管的中间夹层而起增强作用的软管。其成型的关键就是网状物的绕织，根据织物的绕织方式可分为模内绕织和模外绕织。目前国外大多采用模外绕织法、此法可生产较理想的pvc钢丝透明软管。

　　PVC钢丝透明软管工艺流程

　　配料→混合造粒→I号挤出机挤出内壁管坯→冷却→绕织→Ⅱ号挤出机挤覆外层→冷却→牵引→光照检验→卷取→包装→成品。

　　PVC钢丝透明软管成型设备和装置设计

　　pvc钢丝透明软管成型设备，由主挤出机、副挤出机、机头，风冷装置，织网装置以及牵引、光照检验、卷取装置组成。

　　1.主、副挤出机

　　pvc钢丝透明软管的规格一般在Φl2-Φ50mm不等，因此选用Φ45mm，挤出机即可，挤随机螺杆长径比L/D=20，分四段加热、无级调速，两机中心高均为l00mm。

　　2.机头(模头)

　　机头的设计取决于pvc钢丝透明软管规格的大小，其设计得合理与否直影响管材的成型质量。

　　3.光检与收卷装置

　　光捡箱是用来检验pvc钢丝透明软管的壁厚均匀性及织网规则程度，用一支60瓦日光灯管配入带玻璃的箱内即可，收卷装置采用摩擦离合器方式保持收卷张力。

　　4.冷却风环

　　pvc钢丝透明软管常是采用水冷却定型的，但是考虑到从I号模头出来的管坯随即就要进入Ⅱ号模头包覆外层塑料，因此I号模头挤出的管坯不能用水冷却，而用风环冷却，否则，管坯上的水份会产生气泡而影响产品质量，风环冷却，其风量控制在Q=1500m3/hr左右，采用双唇风环。

　　5.牵引装置

　　牵引装置同普通软管的牵引一样，为了保证pvc钢丝透明软管网状织物的规则性，也可以将牵引和机与绕织装置联动。

　　6.绕织装置

　　由左右纬织转梭与定轴组成，根据增强指标的高低，可设计一组或多组绕织装置，每组绕织装置，又可设计多根左右纬线和多根径线，定轴的两端分别装上左右转梭，每个转梭上可配入1~5个梭芯线卷架，当传动轴带动左右转梭旋转时，梭芯上线就被绕在不断挤出的pvc钢丝透明软管内壁管坯上，根据管坯挤出的速度和所需织网的稀密程度，来确定转梭的转速和梭芯线卷的多少，一般是每个转挤上有l-2个棱芯卷即可以起到显著的增强效果。经线是由定轴上的经线孔穿入的无需旋转。

　　PVC钢丝透明软管采用北方法生产，质量稳定靠谱，生产成本降低了很多。价格仅为橡胶管的1/3~1/2左右，其性能在透明度、耐油性、阻燃性、重量和使用年限方面远优于橡胶管。所以，它在实际生产中具有推广价值。
